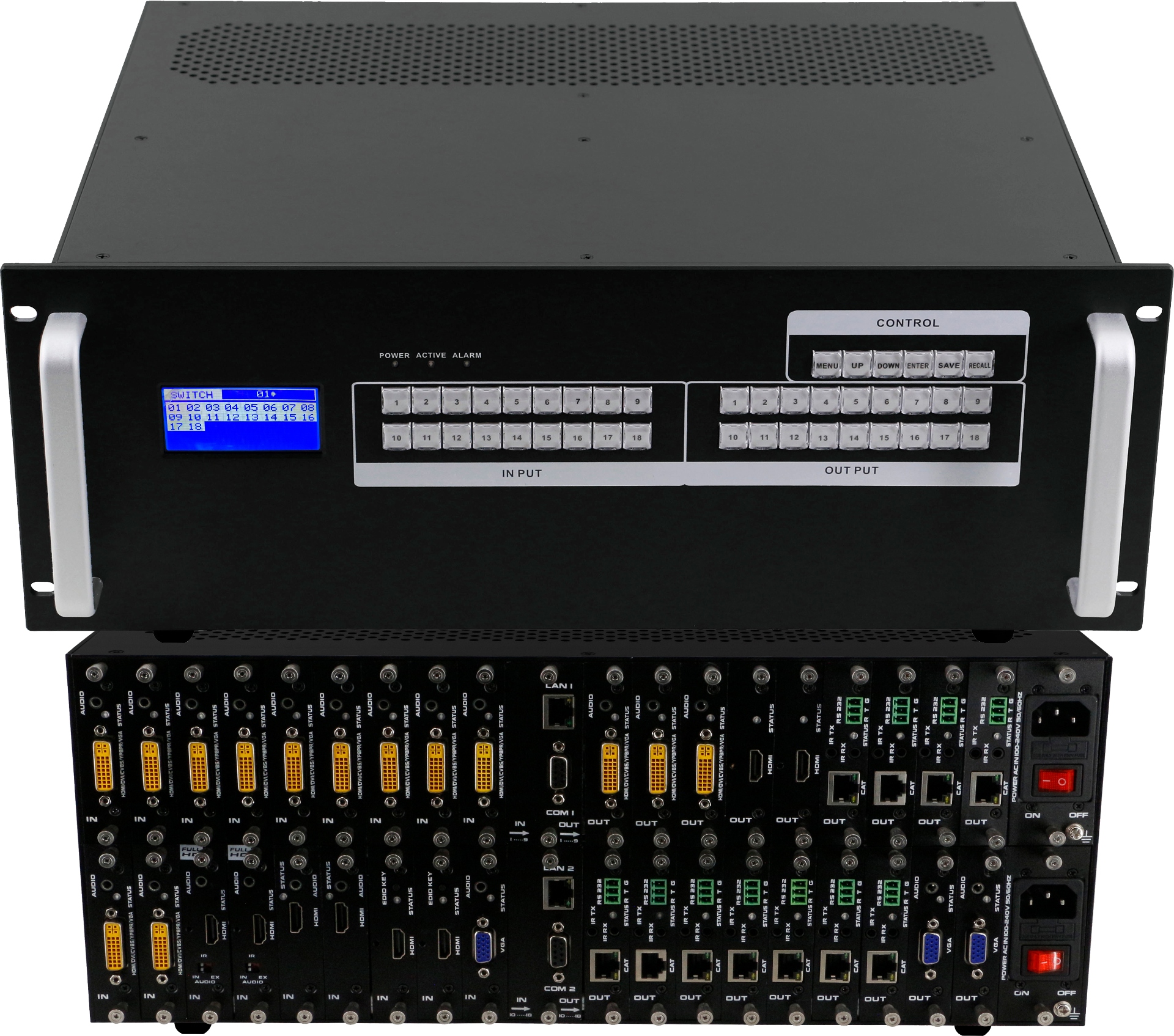

有缝混合高清矩阵

产品特点：

1.       插卡式结构设计，采用每张卡4个通道的设计，可灵活配置输入输出信号类型及信号通道数，扩展方便，维护便捷，主机可以同时兼容不同的信号，可以配置AV、VGA、YPbPr、 DVI、HDMI、HD-SDI、光纤、网络等不同的输入输出板卡，互不干扰，信号可相互转换，同时传输；

2.       可选配内置中控模块，提供app，支持iphone、ipad、安卓平板及手机无线控制，提供设计平台，用户可对app软件的背景图片、颜色进行更换，按钮的大小、位置、外观可自由设计；iphone、ipad软件通过苹果公司审核，可从app store下载，不需越狱；

3.       支持EDID管理，现场可通过串口软件更改板卡EDID数据；

4.       VGA、AV输入板卡都带音频输入（选配），并且音频可溶合到HDMI输出的视频里，即输出端的HDMI线可同时传输输入的视频和音频，连接电视等HDMI显示设备时，不需另接音频线；

5.       DVI、VGA、AV输出板卡都支持独立的音频输出（选配）；

6.       HDMI及DVI输入端带数字均衡调整电路，输出带信号预加重增强电路，使信号能进行更长距离传输，输入输出都可超过20米距离；

7.       所有板卡和主板，采用德国Erni原装进口专业高速连接器，非普通金手指连接；

8.       支持RS-232、红外（选配）、网口（选配）控制信号切换功能；

9.       一体化全铝拉丝面板、蓝光液晶显示屏，美观高档的外观设计；

10.   采用Contrex嵌入式ARM处理器控制，运行速度更快，系统更稳定；

11.   支持一键快速查询功能，方便察看矩阵的切换状态；

12.   具有掉电记忆功能带有断电现场保护，上电自动恢复关机前状态；

13.   标准机架安装的金属机箱。

14.   采用国际通用的标准宽电压输入电源，电网电压在 100V—250V 之间波动，都能保证稳定的输出，极大提高了系统的可靠性和稳定性，16系列最大功耗55W，32系列最大功耗100W。

15.   全贴片SMT工艺，特有ESD静电保护功能；

16.   数字信号运用了点对点无损传输方式，有力保证了图像信号的高保真输出；

17.   电讯级核心数字交换芯片，具有超强的抗干扰及全天候工作能力；

18.   机架安装：标准3-12U ；

19.   带宽：5.25Gbps       增益：0dB

20.   位时钟抖动：<0.15Tbit

21.   位上升时间：<0.3Tbit（20%--80%）

22.   位下降时间：<0.3Tbit（20%--80%）

23.   最大传输延时：5nS

24.   切换速度：200ns（最长时间）

25.   串行控制接口：RS-232, 9-针公 D型接口,波特率：9600, 数据位8位，停止位1, 无奇偶校验；2 = RX, 3 = TX, 5 = GND

26.   以太网控制接口（选配）:    RJ-45母接口,TCP/IP Server或UDP模式,自适应10M或100M,全双工;

27.   平均故障间隔时间：（MTBF）30000小时





高清矩阵板卡



4路DVI输入卡BK-4DVI-D-IN

每卡支持4路DVI-D格式信号输入；

支持图像分辨率1920x1200P60；

支持EDID 管理，通过串口软件，每路输入都可现场读写EDID；

点对点硬件无压缩实时转换；

传输距离大于20m；

具有输入输出预加载，切换速度更快；

即插即用，无需软件，无需驱动；

最大功耗     12W；

像素带宽     165MHz,全数字；

接口带宽     5.25Gbps,全数字；

(Clock Jitter)<0.15 Tbit；

 (Risetime )<0.3Tbit (20%--80%)；

 (Falltime)  <0.3Tbit (20%--80%)；

最大传输延时    5nS(±1nS)；

信号强度     T.M.D.S. +/- 0.4Vpp；

最小/最大电平   T.M.D.S. 2.9V/3.3V；

阻抗      50Ω；



4路HDMI输入卡BK-4HD-IN



每卡支持4路HDMI格式信号输入；

支持图像分辨率1920x1200P60；

兼容HDMI1.4的标准，HDCP1.3协议, DVI1.0协议；

支持HDCP，支持蓝光DVD；

支持EDID 管理，每路输入都可现场读写EDID；

点对点硬件无压缩实时转换；

传输距离大于20m；

具有输入输出预加载，切换速度更快；

即插即用，无需软件，无需驱动；

最大功耗     12W；

像素带宽     165MHz,全数字；

接口带宽     5.25Gbps,全数字；

(Clock Jitter)<0.15 Tbit；

 (Risetime )<0.3Tbit (20%--80%)；

 (Falltime)  <0.3Tbit (20%--80%)；

最大传输延时    5nS(±1nS)；

信号强度     T.M.D.S. +/- 0.4Vpp；

最小/最大电平   T.M.D.S. 2.9V/3.3V；

阻抗      50Ω；



4路VGA输入及分量输入卡4VGAYP-IN(可选配音频)

每卡支持4路VGA或分量、音频（选配）信号输入；

支持图像分辨率1920x1200P60；

输入阻抗75Ω；

接口为DB15母头，音频为3.5音频接头。





4路AV（CVBS）复合视频输入卡4AV-IN



每卡支持4路AV信号输入；

支持视频及音频同时输入；

视频采用RCA接口，音频采用3.5音频接头；

24位真彩色像素格式；

3D去隔行,3D降噪,自动黑电平控制；





4路SDI输入卡4SDI-IN



每卡支持4路信号输入；

兼容3G*SDI/HD-SDI/SD-SDI

支持1920*1080@60HZ高分辨率

具有输入输出预加载，切换速度更快

即插即用，无需软件，无需驱动

接口类型为BNC



DVI-D数字信号输出卡4DVI-OUT





每卡支持4路信号输出；

采用DVI-D接口，输出DVI信号；

支持图像分辨率1920x1200P60；

支持EDID 管理，可通过每路输出接口现场读取显示设备的EDID；

点对点硬件无压缩实时转换；

传输距离大于20m；

具有输入输出预加载，切换速度更快；

即插即用，无需软件，无需驱动；

最大功耗     12W；

像素带宽     165MHz,全数字；

接口带宽     5.25Gbps,全数字；

(Clock Jitter)<0.15 Tbit；

 (Risetime )<0.3Tbit (20%--80%)；

 (Falltime)  <0.3Tbit (20%--80%)；

最大传输延时    5nS(±1nS)；

信号强度     T.M.D.S. +/- 0.4Vpp；

最小/最大电平   T.M.D.S. 2.9V/3.3V；

数字阻抗为50 Ω；

模拟阻抗为75 Ω；



HDMI输出卡4HD-OUT



每卡支持4路信号输出；

兼容HDMI1.4的标准，HDCP1.3协议, DVI1.0协议；

支持EDID 管理，每路输出接口都可现场读取显示设备的EDID；

点对点硬件无压缩实时转换；

传输距离大于20m；

具有输入输出预加载，切换速度更快；

即插即用，无需软件，无需驱动；

最大功耗     12W；

像素带宽     165MHz,全数字；

接口带宽     5.25Gbps,全数字；

(Clock Jitter)<0.15 Tbit；

 (Risetime )<0.3Tbit (20%--80%)；

 (Falltime)  <0.3Tbit (20%--80%)；

最大传输延时    5nS(±1nS)；

信号强度     T.M.D.S. +/- 0.4Vpp；

最小/最大电平   T.M.D.S. 2.9V/3.3V；

阻抗      50Ω；





VGA/色差输出卡4VGAYP-OUT

每卡支持4路信号输出；

兼容VGA信号及分量色差信号，支持两种信号输出；

支持图像分辨率1920x1200P60；

阻抗75Ω

接口为DB15母头



AV（CVBS）复合视频输出卡4AV-OUT



每卡支持4路信号输出；

支持视频及音频同时输出；

视频采用RCA接口，音频采用3.5音频接头；

24位真彩色像素格式；

3D去隔行,3D降噪,自动黑电平控制；
